Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Boyutu: | DN15 ~ DN200 | Basınç: | PN16 / PN25 / PN40 |
---|---|---|---|
Vana malzemesi: | SS | Koltuk malzeme: | PTFE / PPL |
Standart: | ANSI / JIS / DIN | Orta: | Su Yağı Gazı |
Vurgulamak: | ss flanged ball valve,ball valve flange type |

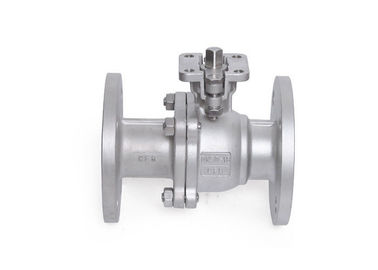

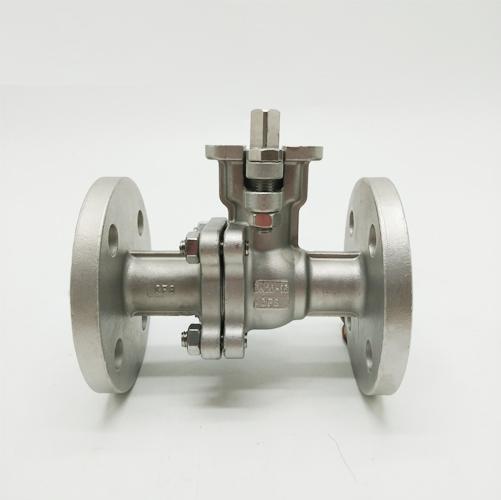

PN16 Yüksek Montaj Pedi 2 ADET Tam Liman Küresel Vana DN50 CF8 Yüzer Vana
Özellikler
GB PN16 Küresel Vana
Uygulanabilir standartlar:
- Tasarım ve İmalat: GB12237-89
- Bağlantı: JB / T79
- Yanmaz Testi: API607 4. 1993
- Test ve Muayene: GB / T13927-1992
Boyut aralığı:
- DN15 ~ DN200
Basınç oranı:
- GB PN16 PN25 PN40
Sıcaklık aralığı:
- -20 ° C ~ 185 ° C
Küresel vana ve sürgülü vana aynı tip vanadır. Fark, açılış ve kapanış kısmının bir top olmasıdır ve top, vananın açılıp kapanması için vana gövdesi etrafında dönmektedir. Küresel vana, esas olarak boru hattında, ortamın akış yönünü kesmek, dağıtmak ve değiştirmek için kullanılır. Flanşlı küresel vana standardı GB / T21465-2008 "Valf terminolojisi" şu şekilde tanımlanır: açma ve kapama elemanı (küre), valf gövdesi tarafından tahrik edilir ve valf gövdesinin ekseni etrafında döner.
PN (MPa) | DN | L | φE | φB | φC | T | f | N-φh | 'H | H1 | W | M | P | A1 | A2 | B1 | B2 |
1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
65 | Serbestçe bize ulaşın | ||||||||||||||||
80 | |||||||||||||||||
100 | |||||||||||||||||
125 | |||||||||||||||||
150 | |||||||||||||||||
200 |
Uygulama
Küresel vana, esas olarak boru hattında, ortamın akış yönünü kesmek, dağıtmak ve değiştirmek için kullanılır.
Neden bizi seçmelisiniz?
1. Küresel vana, kelebek vana, sürgülü vana, küresel vana, çek valf ve benzeri dünya çapında ihraç edilmiştir.
2. bu alanda fazla 12 yıllık deneyimleri ve CE, ISO, vb. Sertifikalı yeterlilik ve son derece standart, mevcut pazarda çok rekabetçi kalmamızı sağlıyor.
3. Minimum Sipariş Adedi sınırı yok. Düzenli ve sıcak satış modellerimiz için hazır stoklarımız mevcuttur.
Ve zamanında teslimat sağlanacaktır. Aksi takdirde, gecikme durumunda tazminat talep edin.
4. Kaliteli hizmete güvenebilirsiniz. Her e-postayı 2 saat içinde ele alacağız.
(Genellikle çok daha hızlı)
5. istek olarak Ücretsiz örnekler gönderilebilir.
Model seçimi
2PC Tam Liman Yüzer Küresel Vana
Standart | ANSI | GB | JIS | DIN |
Basınç | 150LB / 300 lb | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN25 / PN40 |
Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
model | 1) Yüksek Platform Modeli 2) Kol Modeli |
