Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Orta: | Su Yağı Gazı | Bağlantı: | Flanş |
---|---|---|---|
Boyutu: | DN15 ~ DN200 | gövde malzemesi: | CF8M |
Standart: | JIS | Basınç: | 10K |
Vurgulamak: | ss flanged ball valve,ball valve flange type |

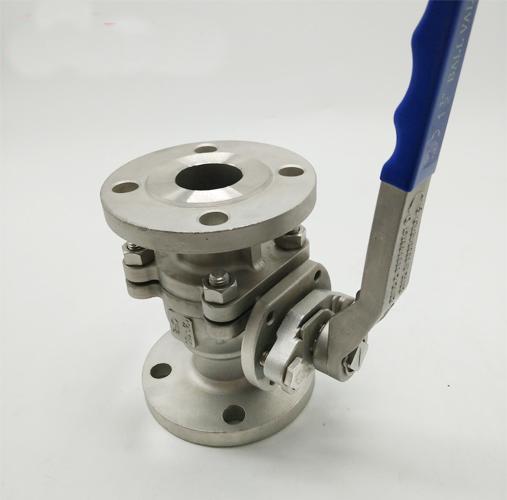

Yüksek Basınçlı 2 Parça Küresel Vana Kılavuzu JIS 20K CF8 Paslanmaz Çelik Gaz
Özellikler
JIS Standart Kulp Opalı Küresel Vana
Uygulanabilir standartlar:
- Tasarım ve İmalat: ASME B16.34, API 608
- Flanş Bağlantısı: JIS B2212 ~ B213
- Yanmaz Testi: API607 4. 1993
- Test ve Muayene: JIS B2003, API6D
Boyut aralığı:
- 15A ~ 200A
Basınç oranı:
- JIS 10K 20K
Sıcaklık aralığı:
- -20 ° C ~ 185 ° C
Küresel vanalar, bir top kullanarak vananın içindeki su akışını kapatır. "Açık" konumundayken, açıklık borunun hizasında olacak şekilde akıtılarak boruya paraleldir. "Kapalı" konumdayken, açıklık akışını tamamen durduran su akışına diktir. Bir küresel vanada akış, bir kol ile kontrol edilir. Kolun boruya dik olarak yerleştirilmesi suyun akmasını sağlar. 90 derecelik açıyla hareket ettirmek akışı durdurur.
Birim: mm | |||||||
Basınç | Boyut | L | φE | φB | φC | T | f |
10K | 15 | 108 | 95 | 70 | 52 | 12 | 1 |
20 | 117 | 100 | 75 | 58 | 14 | 1 | |
25 | 127 | 125 | 90 | 70 | 14 | 1 | |
32 | 140 | 135 | 100 | 80 | 16 | 2 | |
40 | 165 | 140 | 105 | 85 | 16 | 2 | |
50 | 178 | 155 | 120 | 100 | 16 | 2 | |
65 | 190 | 175 | 140 | 120 | 18 | 2 | |
80 | 203 | 185 | 150 | 130 | 18 | 2 | |
100 | 229 | 210 | 175 | 155 | 18 | 2 | |
125 | 356 | 250 | 210 | 185 | 20 | 2 | |
150 | 394 | 280 | 240 | 215 | 22 | 2 | |
200 | 457 | 330 | 290 | 265 | 22 | 2 |
Uygulama
Küresel Vanalar akış ve basınç kontrolü için kullanılır ve aşındırıcı sıvılar, bulamaçlar, normal sıvı ve gazlar için kapatılır.
Petrol ve doğal gaz endüstrisinde kullanılırlar, ancak aynı zamanda birçok imalat sektöründe, kimyasal depolarda ve hatta konut kullanımlarında bir yer bulurlar.
Küresel vana tercih neden
1. Yağlama gerektirmeyen kompakt ve az bakım gerektiren bir tasarıma sahiptirler
2. Tüm valfler arasında maliyet etkindirler
3. Küresel vanaların en büyük avantajı, küresel vana yuvasının kolayca aşınmasına neden olabilecek zayıf azaltma özelliklerine sahip olmalarıdır.
4. Sızdırmaz servis sağlarlar.
5. Hızla açılıyor ve kapanıyorlar.
6. Küresel vanalar çok yönlü tasarım esnekliğine sahiptir.
Model seçimi
2PC Tam Liman Yüzer Küresel Vana
Standart | ANSI | GB | JIS | DIN |
Basınç | 150LB / 300 lb | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN25 / PN40 |
Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
model | 1) Yüksek Platform Modeli 2) Kol Modeli |
İlgili kişi: Hu
Tel: 86-13957755057
